Motori elettrici autofrenanti LR/F1


Parti dei motori

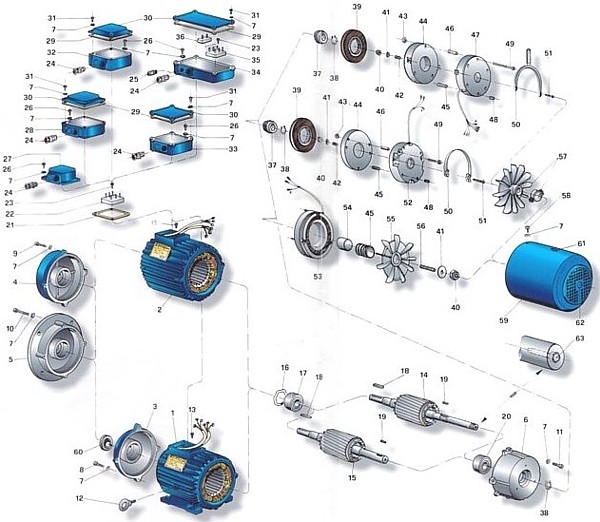

Parti motori elettrici autofrenanti LR/F1
1 - Carcassa con statore avvolto IM B3 - B34 - B35
2 - Carcassa con statore avvolto IM B5 - B14
3 - Scudo lato accoppiamento IM B3
4 - Scudo a flangia lato accoppiamento IM B3
5 - Scudo a flangia lato accoppiamento IM B5
6 - Scudo lato freno
7 - Rondella elastica dentata
8 - Vite fissaggio scudo IM B3
9 - Vite fissaggio scudo IM B14
10 - Vite fissaggio scudo IM B5
11 - Vite fissaggio scudo lato freno
12 - Golfaro di sollevamento
13 - Vite per la presa di terra
14 - Albero rotore per elettrofreno ca
15 - Albero rotore per elettrofreno cc
16 - Molla di compensazione
17 - Cuscinetto a sfere lato accoppiamento
18 - Linguetta lato accoppiamento
19 - Linguetta lato elettrofreno
20 - Cuscinetto a sfere lato freno
21 - Guarnizione scatola morsettiera
22 - Morsettiera motore con accessori
23 - Vite di fissaggio morsettiera
24 - Bocchettone pressacavo alimentazione motore
25 - Bocchettone pressacavo alimentazione freno
26 - Vite fissaggio scatola morsettiera
27 - Coprimorsettiera 63÷71
28 - Scatola morsettiera 80÷100
29 - Guarnizione morsettiera
30 - Coperchio scatola morsettiera
31 - Vite fissaggio coperchio scatola morsettiera
32 - Scatola morsettiera 112 		  33 - Scatola morsettiera 132
34 - Scatola doppia morsettiera
35 - Morsettiera elettrofreno 3fase
36 - Morsettiera elettrofreno cc
37 - Trascinatore
38 - Anello d'arresto
39 - Disco d'attrito
40 - Dado bloccaggio leva
41 - Rondella elastica
42 - Molla di richiamo leva
43 - Dado bloccaggio tirante
44 - Contromagnete
45 - Molla di spinta
46 - Distanziale
47 - Gruppo àncora 3fase
48 - Vite di precarico molla
49 - Tirante
50 - Leva di sblocco manuale
51 - Vite montaggio leva
52 - Gruppo àncora cc intercambiabile
53 - Gruppo elettrofreno C.C.
54 - Bussola distanziale
55 - Ventola in ghisa con disco d'attrito
56 - Prigioniero
57 - Ventola con dispositivo di bloccaggio
58 - Vite fissaggio copriventola
59 - Copriventola in lamiera
60 - Anello di tenuta
61 - Asola per passaggio leva
62 - Apertura per chiave esagonale
63 - Esagono di manovra
