Motori elettrici autofrenanti LR/F1
Collegamenti motore trifase con freno trifase
Motore 3fase 1 polarità freno 3fase coll. stellaMotore 3fase 1 polarità freno 3fase coll. triangolo
Motore 3fase 1 polarità 2 morsettiere freno 3fase coll. stella
Motore 3fase 1 polarità 2 morsettiere freno 3fase coll. triangolo
Motore 3fase 2 velocità 1 avvolgimento freno 3fase coll. velocità bassa
Motore 3fase 2 velocità 1 avvolgimento freno 3fase coll. velocità alta
Motore 3fase 2 velocità 2 avvolgimenti freno 3fase coll. velocità bassa
Motore 3fase 2 velocità 2 avvolgimenti freno 3fase coll. velocità alta
Avviamento stella/triangolo (per motori 400V Δ / 690V Y)

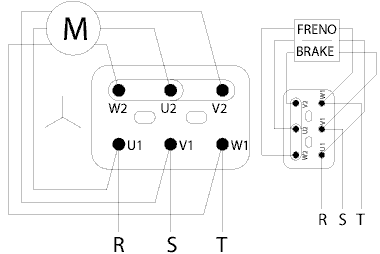

Motore trifase 1 polarità freno trifase collegamento stella

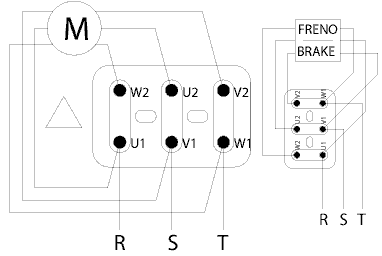

Motore trifase 1 polarità freno trifase collegamento triangolo
Motore trifase 1 polarità doppia morsettiera freno trifase collegamento stella
Motore trifase 1 polarità doppia morsettiera freno trifase collegamento triangolo
Motore trifase 2 velocità singolo avvolgimento freno trifase
Collegamento velocità bassa
Motore trifase 2 velocità singolo avvolgimento freno trifase
Collegamento velocità alta
Motore trifase 2 velocità doppio avvolgimento freno trifase
Collegamento velocità bassa
Motore trifase 2 velocità doppio avvolgimento freno trifase
Collegamento velocità alta
per motori 400V Δ / 690V Y
