Motori elettrici autofrenanti LR/F1
Collegamenti motore trifase con freno c.c.
Motore 3fase 1 polarità freno c.c. coll. stellaMotore 3fase 1 polarità freno c.c. coll. triangolo
Schemi collegamento alimentatori freni c.c.
Motore 3fase 2 velocità 1 avvolgimento freno c.c. coll. velocità alta
Motore 3fase 2 velocità 1 avvolgimento freno c.c. coll. velocità alta
Motore 3fase 2 velocità 1 avvolgimento freno c.c. coll. velocità bassa
Motore 3fase 2 velocità 1 avvolgimento freno c.c. coll. velocità alta

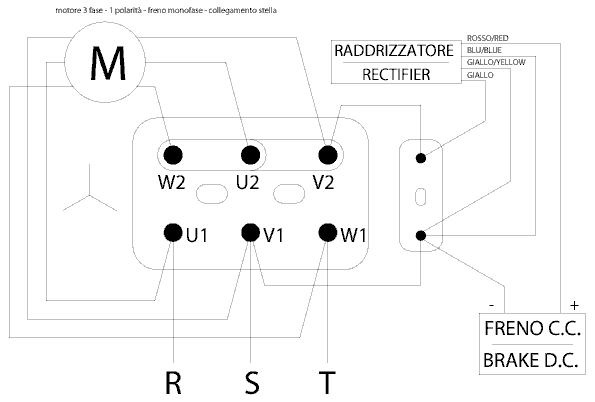

Motore trifase 1 polarità freno C.C. collegamento stella

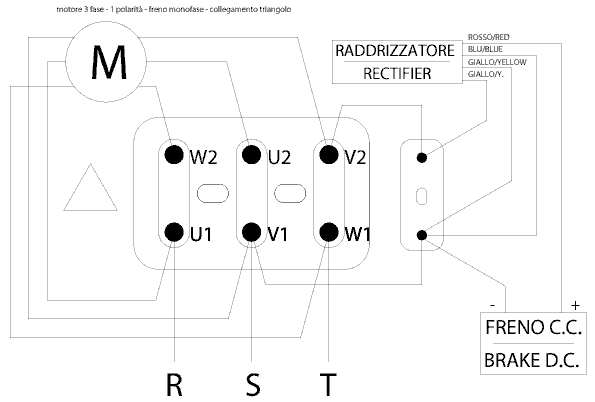

Motore trifase 1 polarità freno C.C. collegamento triangolo

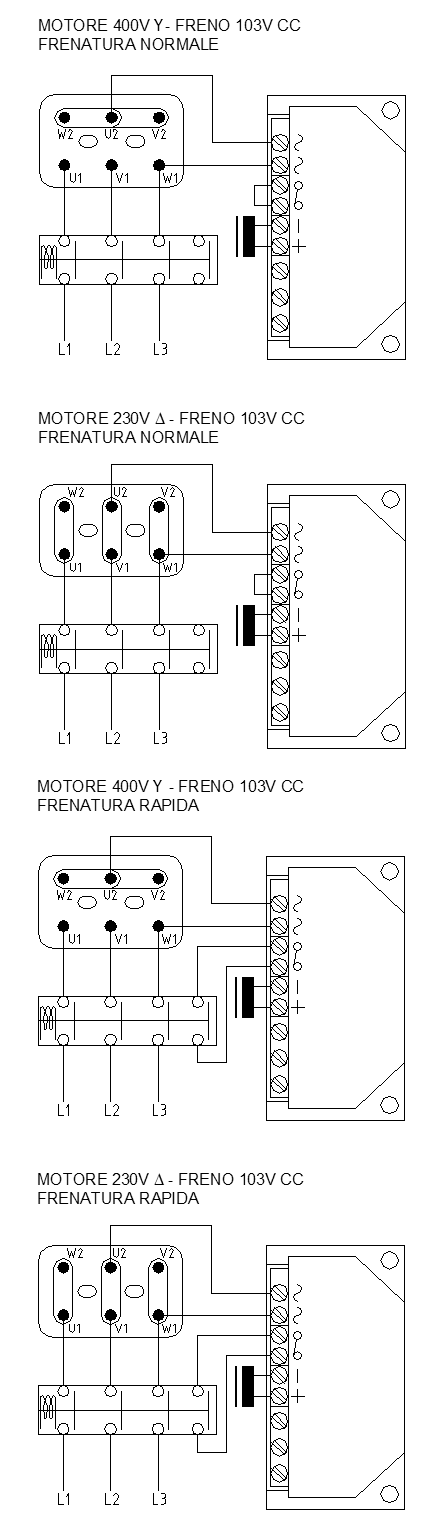

Collegamento alimentatori freni c.c.

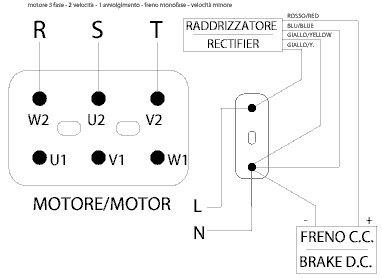

Motore trifase 2 velocità singolo avvolgimento freno C.C.
Collegamento velocità minore

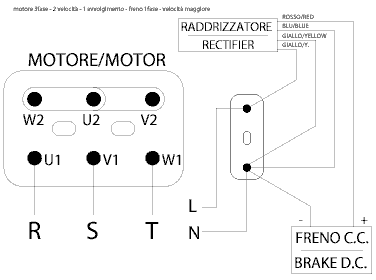

Motore trifase 2 velocità singolo avvolgimento freno C.C.
Collegamento velocità maggiore

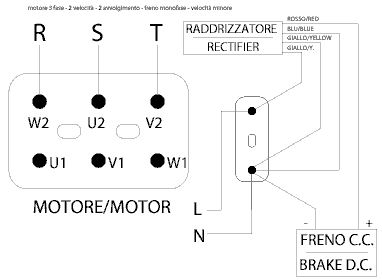

Motore trifase 2 velocità doppio avvolgimento freno C.C.
Collegamento velocità minore

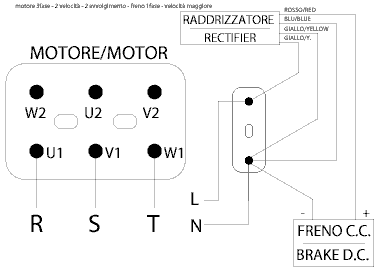

Motore trifase 2 velocità doppio avvolgimento freno C.C.
Collegamento velocità maggiore
