FUORI PRODUZIONE/OUT OF PRODUCTION

Motore con piedini

  • Descrizione
  • Dati tecnici
Motore elettrico per porte ascensori e porte automatiche serie LRAP con piedini
  • Forma costruttiva con piedini di supporto
  • Albero ø14 mm con linguetta
  • Morsettiera laterale/posteriore
  • Coppia di spunto 1.4 ÷ 4 Nm
  • Alimentazione
    trifase: 127/220V-220/380V-230/400V-240/415V@50Hz;
    monofase: 220-230V@50Hz
  • Tensioni e frequenze speciali a richiesta - idoneo al funzionamento con inverter
  • Velocità 420-300rpm@50Hz
  • Protezione standard IP20 - IP54/55 disponibile a richiesta
  • Freno opzionale 48V cc - altre tensioni a richiesta

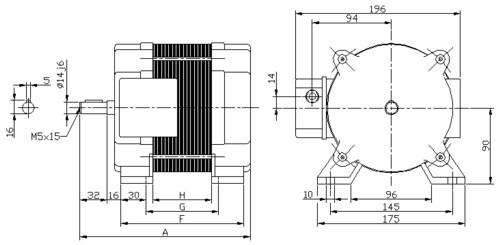

Disegno LRAP con piedini, morsettiera laterale - dimensioni principali: diametro albero 14j6 mm - interasse fori 145mm - altezza asse 90mm - linguetta 5x5x20 - pressacavo PG11
Tipo Velocità
giri/min
Coppia spunto
Nm
Freno A
mm
F
mm
G
mm
H
mm
Massa
kg
LRAP 40 400 1.4 - 172 108 48 32 7.2
LRAP 40 400 1.7 - 172 108 48 32 7.4
LRAP 40 400 2.0 - 172 108 48 32 7.6
LRAP 70 400 2.4 - 202 138 78 62 10.6
LRAP 70 400 3.0 - 202 138 78 62 10.9
LRAP 70 400 1.4 c.c. 202 138 78 62 10.4
LRAP 70 400 2.4 c.c. 202 138 78 62 10.9
LRAP 100 375 3.0 - 232 168 108 92 14
LRAP 100 375 3.5 - 232 168 108 92 14.4
LRAP 100 375 4.0 - 232 168 108 92 14.6
LRAP 100 375 3.0 c.c. 232 168 108 92 15
LRAP 100 375 3.5 c.c. 232 168 108 92 15.2
LRAP 100 375 4.0 c.c. 232 168 108 92 15.5
