FUORI PRODUZIONE/OUT OF PRODUCTION

Motore oscillante

  • Descrizione
  • Dati tecnici
Motore elettrico per porte ascensori e porte automatiche serie LRAP con supporti per montaggio basculante
  • Forma costruttiva con supporti per montaggio oscillante
  • Albero ø14 mm con linguetta
  • Morsettiera laterale/posteriore
  • Coppia di spunto 1.4 ÷ 4 Nm
  • Alimentazione
    trifase: 127/220V-220/380V-230/400V-240/415V@50Hz;
    monofase: 220-230V@50Hz
  • Tensioni e frequenze speciali a richiesta
  • Idoneo al funzionamento con inverter
  • Velocità 420-300rpm@50Hz
  • Protezione standard IP20 - IP54/55 disponibile a richiesta
  • Freno opzionale 48V cc - altre tensioni a richiesta

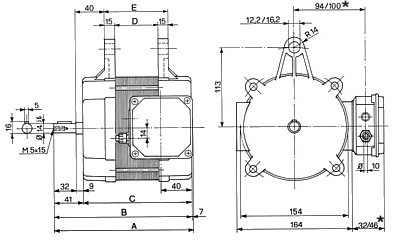

Disegno LRAP basculante con morsettiera laterale, dimensioni principali: diametro albero 14j6mm - linguetta 5x5x20 - pressacavo PG11 - distanza asse albero-asse supporti: 113mm - foro supporti diametro 28mm. Quote riportate in tabella: A-lunghezza totale motore con copribasetta. B-lunghezza totale motore senza copribasetta. C-lunghezza totale motore senza copribasetta meno sporgenza albero. D-distanza interna tra i due supporti motore. E-distanza esterna tra i due supporti motore
Tipo Velocità
giri/min
Coppia spunto
Nm
Freno A
mm
B
mm
C
mm
D
mm
E
mm
Massa
kg
LRAP 40 420 1.4 - 172 165 124 31.5 61.5 7.2
LRAP 40 420 1.7 - 172 165 124 31.5 61.5 7.4
LRAP 40 420 2 - 172 165 124 31.5 61.5 7.6
LRAP 70 420 2.4 - 202 195 154 61.5 91.5 10.6
LRAP 70 420 3 - 202 195 154 61.5 91.5 10.9
LRAP 70 420 1.4 c.c. 202 195 154 61.5 91.5 10.4
LRAP 70 420 2.4 c.c. 202 195 154 61.5 91.5 10.9
LRAP100 375 3 - 232 225 184 91.5 121.5 14
LRAP100 375 3.5 - 232 225 184 91.5 121.5 14.4
LRAP100 375 4 - 232 225 184 91.5 121.5 14.6
LRAP100 375 3 c.c. 232 225 184 91.5 121.5 15
LRAP100 375 3.5 c.c. 232 225 184 91.5 121.5 15.2
LRAP100 375 4 c.c. 232 225 184 91.5 121.5 15.5
