FUORI PRODUZIONE/OUT OF PRODUCTION

Motore flangiato

  • Descrizione
  • Dati tecnici
Motore elettrico per porte ascensori e porte automatiche serie LRAP con albero scanalato, morsettiera posteriore, montaggio tramite fori filettati sullo scudo anteriore
  • Forma costruttiva con coperchio flangiato dotato di n.4 fori filettati
  • Albero ø16 mm con linguetta / scanalato Multi V tipo J
  • Morsettiera laterale/posteriore
  • Coppia di spunto 1.4 ÷ 4 Nm
  • Alimentazione
    trifase: 127/220V-220/380V-230/400V-240/415V@50Hz;
    monofase: 220-230V@50Hz
  • Tensioni e frequenze speciali a richiesta - idoneo al funzionamento con inverter
  • Velocità 420-300rpm@50Hz
  • Protezione standard IP20 - IP54/55 disponibile a richiesta
  • Freno opzionale 48V cc - altre tensioni a richiesta

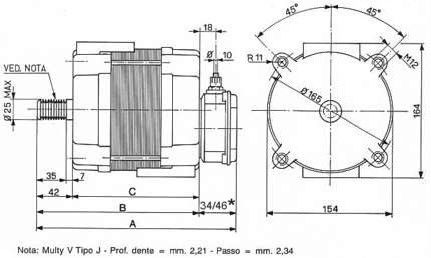

Disegno LRAP flangiato, dimensioni principali: albero scanalato multi V tipo J profilo dente 2,21mm, passo 2,34mm -diametro massimo albero 24mm - Pressacavo PG11- 4 fori filettati M12 su diametro 165mm su scudo anteriore. Quote riportate in tabella:A-lunghezza totale motore inclusa copribasetta posteriore. B-lunghezza totale motore. C-lunghezza totale motore meno sporgenza albero. D-distanza interna tra i due supporti motore

* Protezione IP 54/55

Tipo Velocità
giri/min
Coppia spunto
Nm
Freno A min/max*
mm
B
mm
C
mm
Massa
kg
LRAP 40 420 1.4 - 200/212 165 124 7.2
LRAP 40 420 1.7 - 200/212 165 124 7.4
LRAP 40 420 2 - 200/212 165 124 7.6
LRAP 70 420 2.4 - 230/242 196 154 10.6
LRAP 70 420 3 - 230/242 196 154 10.9
LRAP 70 420 1.4 c.c. 230/242 196 154 10.4
LRAP 70 420 2.4 c.c. 230/242 196 154 10.9
LRAP 100 375 3 - 260/272 226 184 14
LRAP 100 375 3.5 - 260/272 226 184 14.4
LRAP 100 375 4 - 260/272 226 184 14.6
LRAP 100 375 3 c.c. 260/272 226 184 15
LRAP 100 375 3.5 c.c. 260/272 226 184 15.2
LRAP 100 375 4 c.c. 260/272 226 184 15.5
