Motori elettrici per porte automatiche ascensori LRAP

Parti dei motori

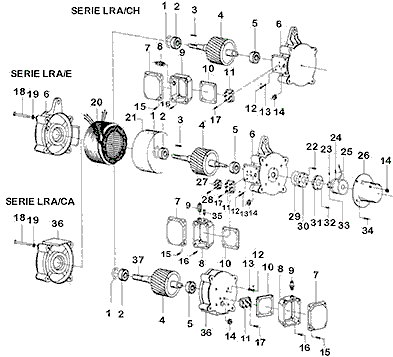

Disegno esploso dei motori serie LRAP
  1. Anello di compensazione
  2. Cuscinetto anteriore
  3. Linguetta
  4. Rotore completo di albero
  5. Cuscinetto posteriore
  6. Scudo con "orecchia"
  7. Coperchio scatola morsettiera
  8. Scatola morsettiera
  9. Pressacavo 3/8"
  10. Guarnizione scatola morsettiera
  11. Morsettiera
  12. Vite di messa a terra
  13. Rondella dentata ø 4 mm
  14. Passacavo
  15. Vite bloccaggio coperchio scatola morsettiera
  16. Vite bloccaggio scatola morsettiera
  17. Vite bloccaggio morsettiera
  18. Tirante bloccaggio scudi
  19. Rondella dentata ø 5 mm
  20. Statore avvolto
  21. Cilindro carcassa
  22. Vite fissaggio supporto flangia
  23. Vite bloccaggio giunto
  24. Vite fissaggio encoder
  25. Encoder
  26. Protezione encoder
  27. Morsettiera avvolgimento ausiliario ed encoder
  28. Vite fissaggio morsettiera avvolgimento ausiliario ed encoder
  29. Guarnizione supporto flangia
  30. Flangia supporto
  31. Controflangia attacco encoder
  32. Vite fissaggio controflangia
  33. Giunto di trascinamento
  34. Vite fissaggio protezione encoder
  35. Pressacavo 1/4"
  36. Scudo motore senza "orecchia"
  37. Albero con canalini
